Organize, monitore e compare o cronograma da obra usando ferramentas essenciais de gestão.
1. Gráfico de Gantt
O Gráfico de Gantt é uma ferramenta visual que permite organizar e acompanhar a sequência das etapas de uma obra, suas durações e relações de dependência. É fundamental para criar um cronograma claro e gerenciável.

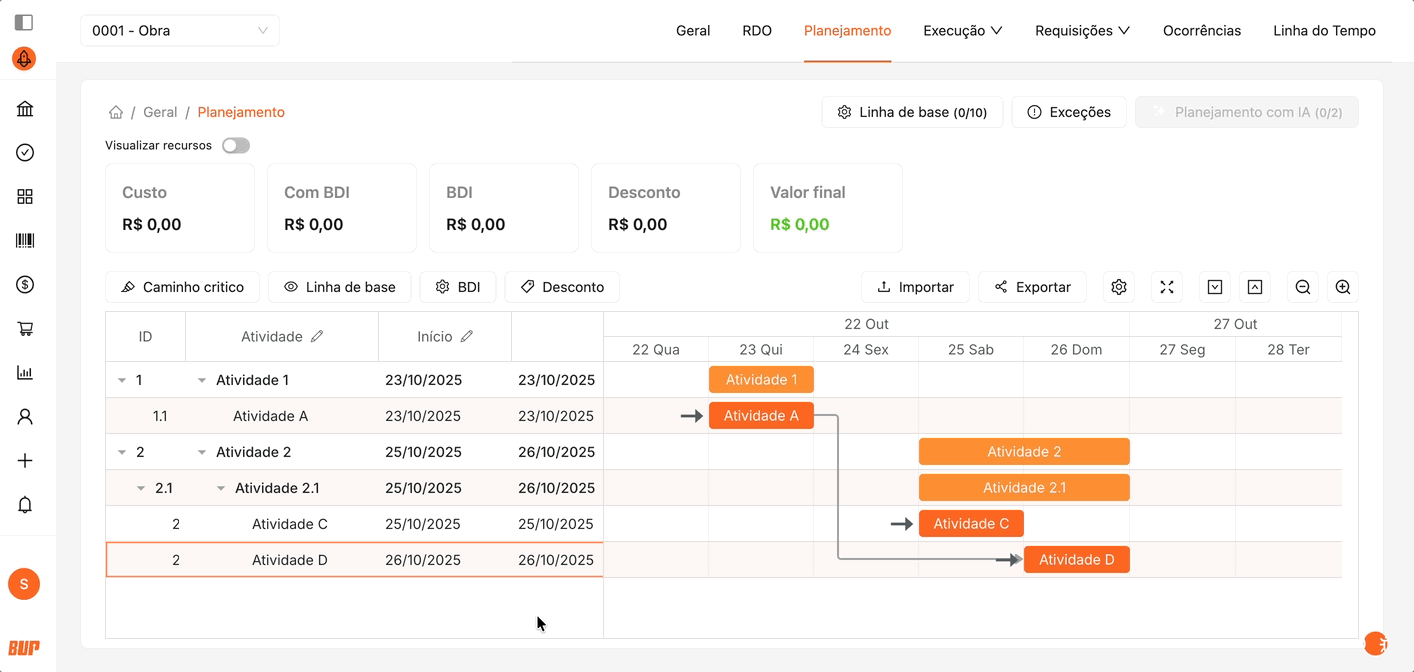

a) Editar atividades no Gráfico de Gantt
No gráfico de Gantt, você conta com diversas opções para editar as atividades de forma prática e precisa:
-
Mover atividades: arraste a atividade para ajustar as datas de início e término conforme a necessidade do cronograma.
-
Ajustar duração: posicione o cursor sobre a atividade e arraste a seta dupla no canto direito para aumentar ou reduzir a duração da tarefa.
-
Editar informações: clique na atividade e, em seguida, no ícone de editar. Uma janela será exibida para atualizar os dados da atividade.
-
Excluir atividade: clique sobre a atividade, selecione o ícone da lixeira e confirme a exclusão na janela aberta.

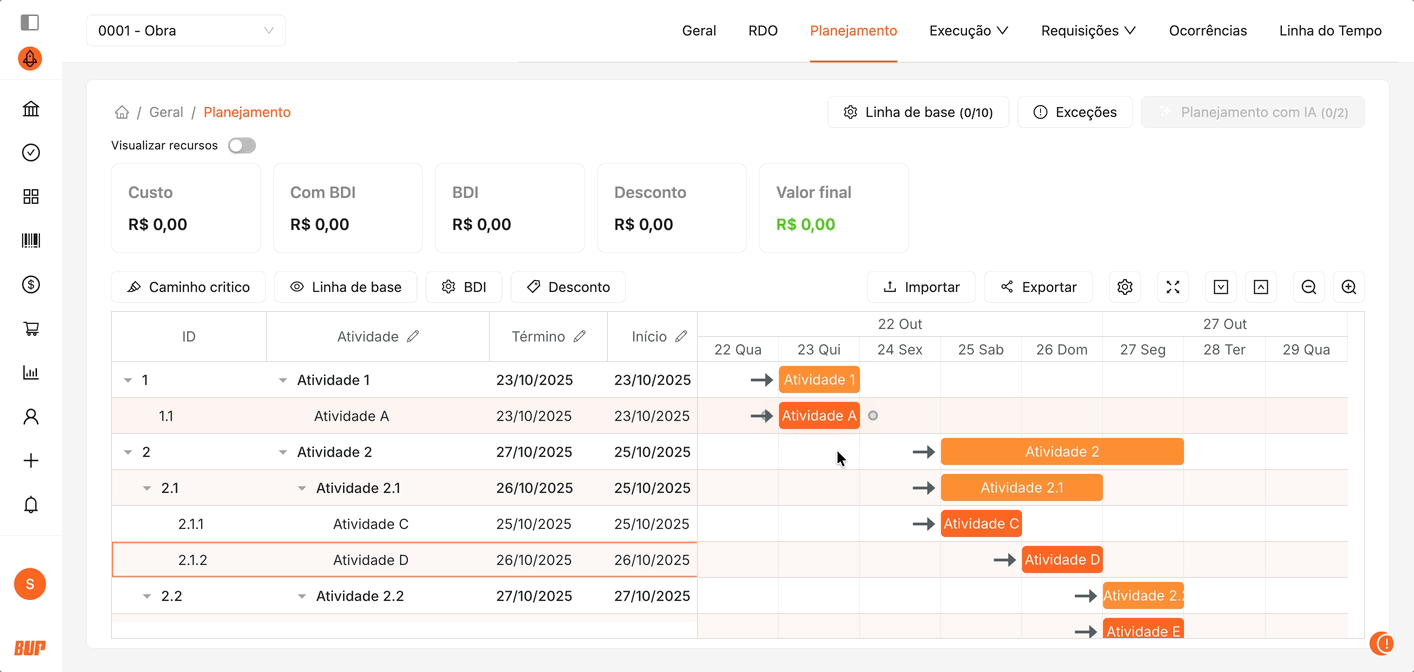

b) Criar, editar e remover dependências entre atividades
É possível estabelecer relações de precedência entre as etapas do projeto diretamente pelo gráfico:
-
Posicione o mouse sobre uma etapa; uma bolinha será exibida ao lado dela.
-
Clique e arraste essa bolinha até a etapa que depende da conclusão da anterior.
-
É possível adicionar múltiplas dependências por etapa.
-

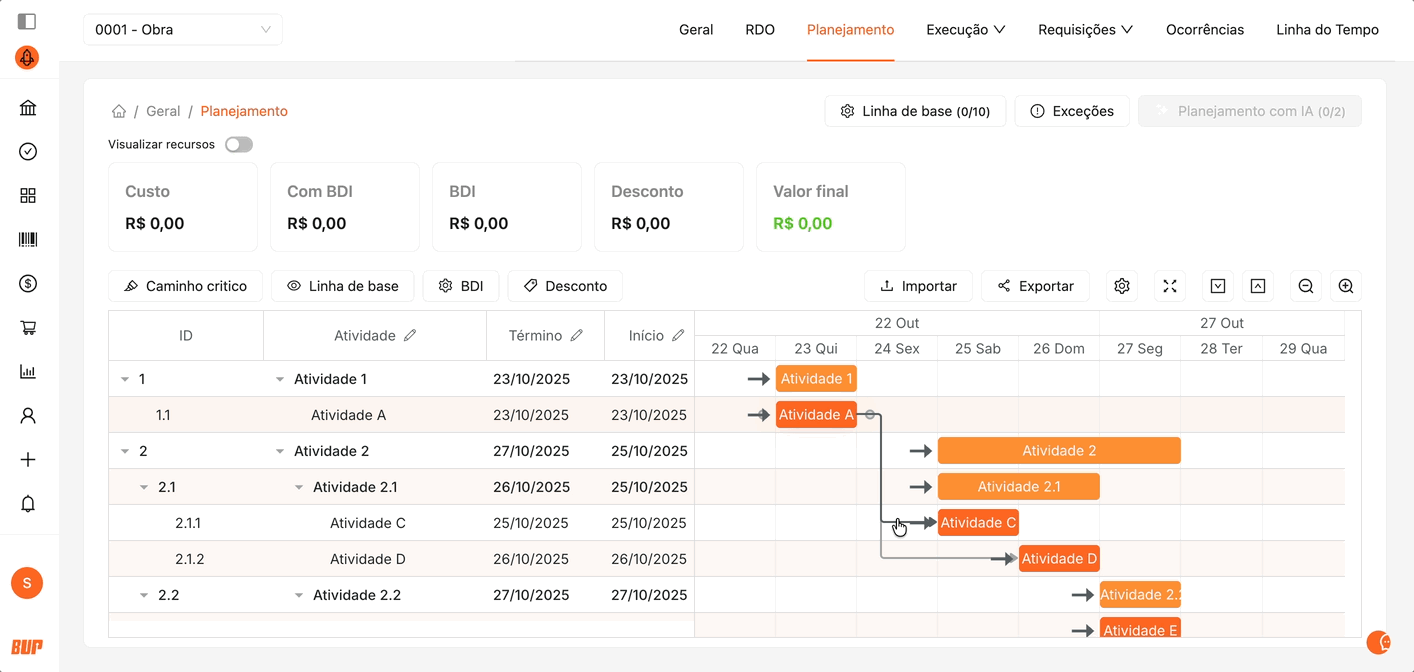

Para editar uma dependência, clique duas vezes na seta que representa a ligação entre atividades.
-
Uma janela será exibida, permitindo definir o intervalo de dias entre atividades ou remover dependências diretamente.
2. Caminho Crítico
O Caminho Crítico é composto pelas etapas que impactam diretamente o prazo final da obra. Qualquer atraso nessas tarefas resultará no adiamento da conclusão do projeto.

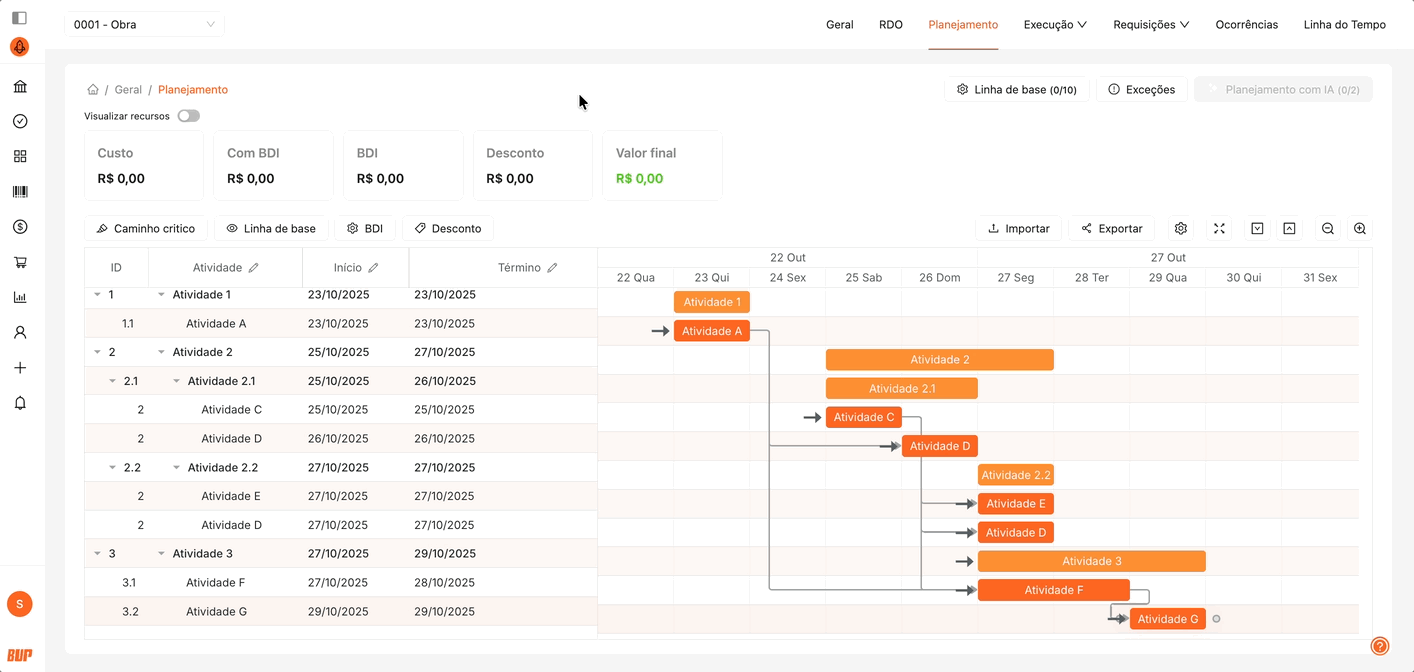

a) Como visualizar o caminho crítico?
-
Acesse o planejamento da obra.
-
Clique no botão Caminho Crítico.
-
O sistema destacará em vermelho as atividades críticas.
Essas atividades devem ser monitoradas com atenção, pois são essenciais para que a obra seja finalizada dentro do prazo estipulado.
Para remover a visualização: clique novamente no botão correspondente.
3. Linha de Base
A Linha de Base permite registrar versões do planejamento para comparar alterações realizadas durante a execução da obra.

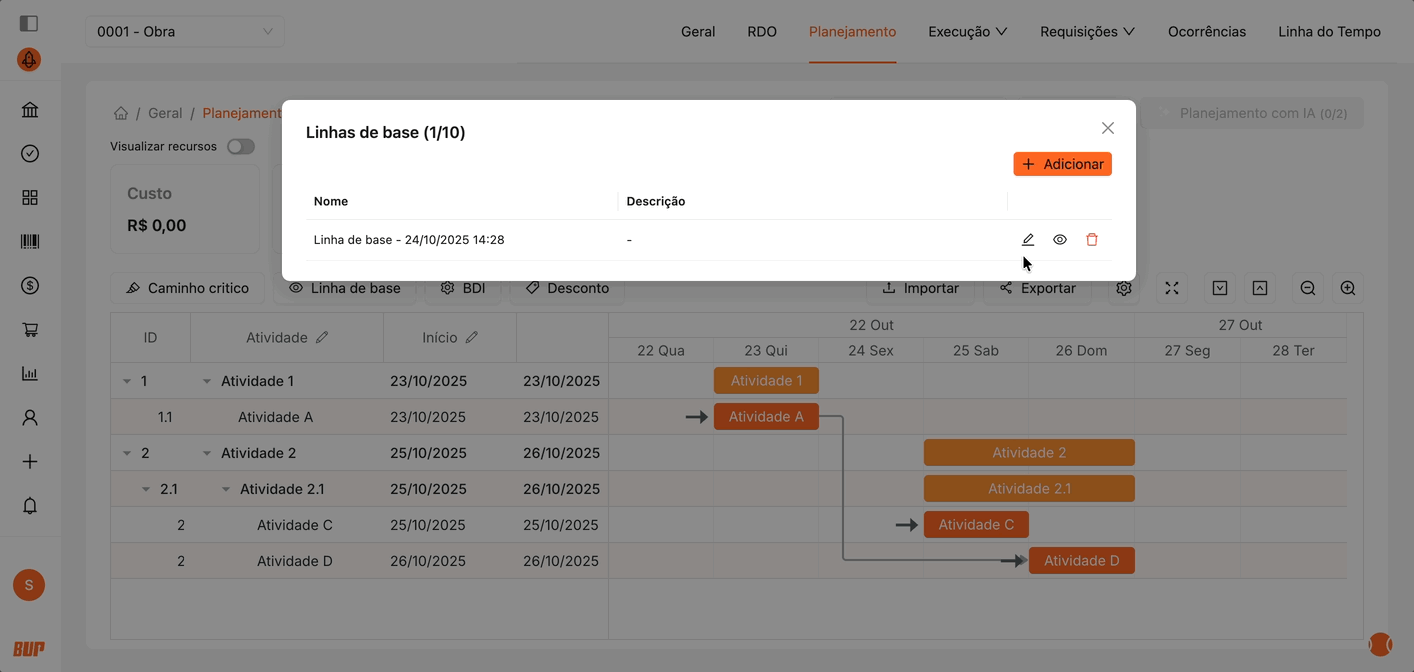

a) Criar uma linha de base
-
Acesse uma obra com planejamento já criado.
É preciso ter um planejamento já feito para seguir para o próximo passo. Para mais informações sobre como criar um planejamento, clique aqui.
- Clique em Linha de base no canto superior direito da tela. Uma janela será exibida; clique em Adicionar.
- A linha de base será salva automaticamente, com data e hora do registro.
No ícone de editar da linha de base, você pode atualizar a descrição; no ícone da lixeira, é possível excluir a linha de base.

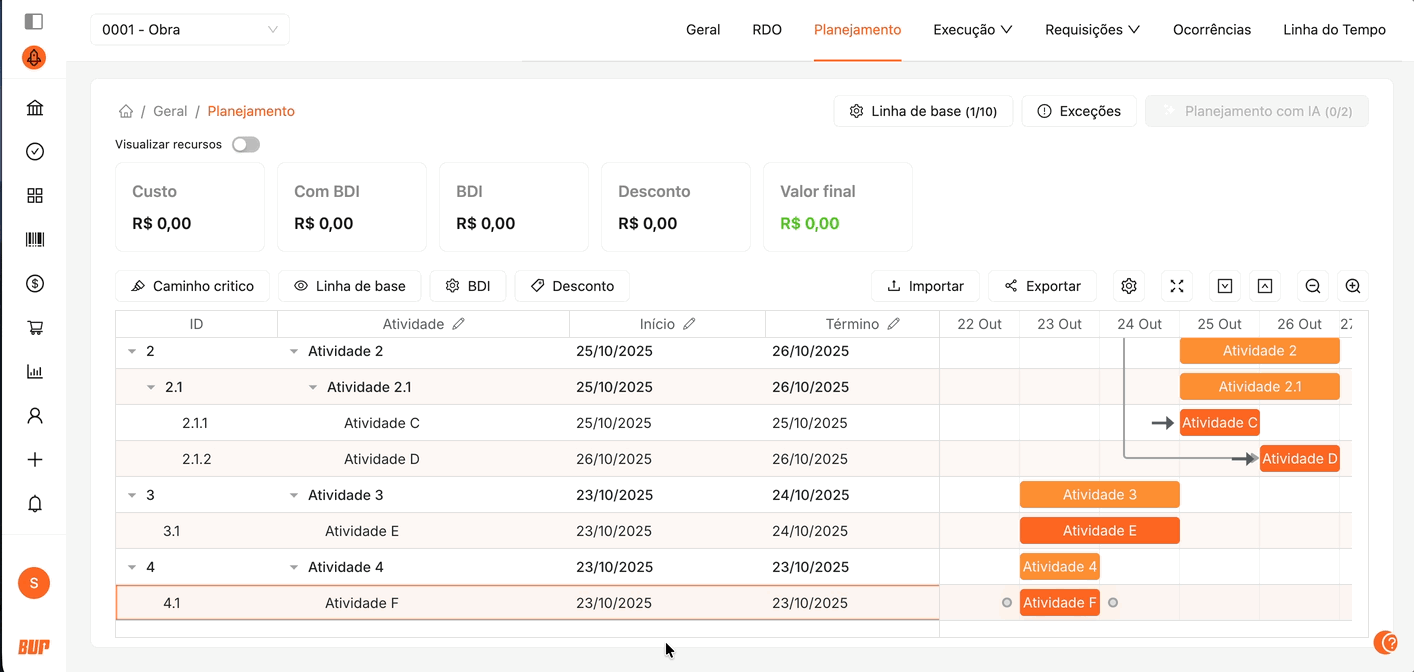

b) Comparar linhas de base
-
Após criar uma linha de base, vá até o canto superior direito da tela e clique em Linha de base.
-
Clique no ícone de olho referente à linha de base desejada. Uma nova tela será aberta, permitindo comparar visualmente a linha de base com o planejamento atual.
-
Para comparar datas entre o planejamento atual e outras linhas de base, clique no ícone correspondente Linha de base. Para desativar, clique novamente no mesmo ícone.
